常州昆彩化工有限公司專注于重防腐涂料的科研與銷售的化工企業
產品描述：
◆環氧云鐵防銹漆是由環氧樹脂、云母粉、防銹顏填料、助劑、溶劑等與固化劑配套組成雙組份環氧云鐵漆。
又 名：
環氧云鐵中間漆，環氧云鐵底漆，環氧云母氧化鐵防護涂料，環氧云鐵涂料、環氧云鐵防銹底漆、環氧云鐵紅中間漆、快干型環氧中間漆
| ◆產品名稱： | 環氧云鐵防銹漆 |  |
| ◆產品品牌： | 昆彩 | |
| ◆產品型號： | H06-3 | |
| ◆漆膜顏色： | 灰色、紅褐色 | |
| ◆包裝規格： | 28kg/組 | |
| ◆組份配比： | 25：3 | |
| ◆適用底材： | 鑄鐵、鋼鐵、碳鋼 |
產品用途：
◆適用于儲罐、集裝箱、鋼結構、鋼管、海洋平臺、船舶、海港設施以及惡劣防腐蝕環境的涂裝
主要特性：
◆漆膜具有良好的致密性，含有較高體積濃度的鱗片狀顏料，類似魚鱗般的搭接結構，能抵抗水汽及腐蝕性介質的滲透。
◆在富鋅底漆和鋼材噴鋁層上涂裝具有良好的附著力和封閉性。
◆高固含，低VOC，對工業和化工大氣環境有良好的保護性。
◆良好的耐磨性、沖擊強度和柔韌性。
◆與后道漆膜具有良好的層間附著力，具有廣泛的配套性。
產品展示：
技術參數：（環氧云鐵中間漆標準指標HG/T4340-2012)
| ◆不揮發物含量： | ≥70% |
| ◆干燥時間： | 表干≤3h，實干≤24h |
| ◆耐彎曲性： | 2mm |
| ◆耐沖擊性： | ≥40cm |
| ◆耐水性（240h）： | 不起泡、不起皺，不脫落 |
| ◆耐鹽霧試驗（240h)： | 不起泡、不起皺，不脫落 |
復涂間隔時間：
| 底材溫度 | 5℃ | 20℃ | 30℃ |
| 短 | 48h | 24h | 12h |
| 長 | 7d | 7d | 7 |
前道配套：
◆環氧富鋅漆、無機富鋅漆、無機硅酸鋅漆、環氧封閉漆。
后道配套：
◆環氧面漆，氯化橡膠漆，環氧瀝青漆，丙烯酸聚氨酯漆，聚氨酯漆，氯磺化漆，高氯化漆，氟碳漆。

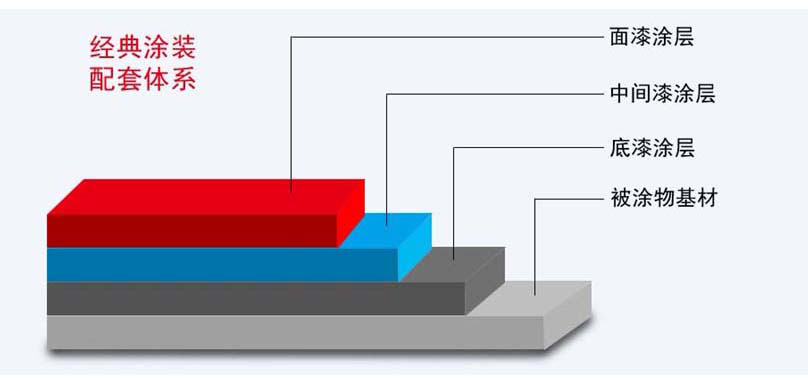

配套體系：
表面處理：
◆鋼材表面噴砂處理至Sa2.5級，表面
粗糙度30um-75um。
◆電工工具除銹達到St3級。
◆涂有底漆的表面，采用輕掃噴砂或風動（電動）工具進行二次打磨。
施工條件：
◆底材溫度須高于3℃，相對濕度須小于85%。鋼板的溫度高于露點溫度3℃以上在夏天，陽光暴曬下時，重涂應該在5天內完成，超過5天打磨表面保證附著力
◆被涂底材溫度低于5℃時，環氧樹脂與固化劑的固化反應停止或變慢，因此建議不能進行施工。
◆保養期：20℃，7天以上。
涂裝施工：
◆該產品為雙組份涂料，甲組份開桶后攪拌均勻，按比例加入固化劑后充分攪拌靜置，30分鐘后，加適量稀釋劑調至施工粘度即可。
施工方式 | 噴嘴口徑 | 噴出壓力 | 稀釋比例 |
無氣噴涂 | 0.4mm-0.5mm | 20MPa-25MPa(200kg/cm2-250kg/cm2) | 0-5% |
空氣噴涂 | 1.5mm-2.0mm | 0.3MPa-0.4MPa(3kg/cm2-4kg/cm2) | 10%-15% |
輥涂 | - | - | 5%-10% |
稀釋劑 | 環氧專用稀釋劑 | 環氧專用稀釋劑 | 環氧專用稀釋劑 |
注意事項：
◆須配套固化劑使用。
◆按用量調漆，在適用期內用完。
◆涂覆和使用本產品的一切工作都須根據各種有關的衛生、安全和環保法規與標準進行。
◆如果對本產品是否使用有疑問，請與本公司技術服務部門查詢詳情。
技術指標網址：https://www.doc88.com/p-2867384314200.html
