常州昆彩化工有限公司專注于重防腐涂料的科研與銷售的化工企業(yè)
產(chǎn)品介紹：
◆環(huán)氧云鐵涂料是由環(huán)氧樹脂、云母粉、防銹顏填料、助劑、溶劑等與固化劑配套組成雙組份云鐵涂料。
又 名：
環(huán)氧云鐵中間漆，環(huán)氧云鐵底漆，環(huán)氧云母氧化鐵防護(hù)涂料，環(huán)氧云鐵涂料、環(huán)氧云鐵防銹漆、環(huán)氧云鐵防銹底漆、環(huán)氧云鐵紅中間漆、快干型環(huán)氧中間漆
| ◆產(chǎn)品名稱： | 環(huán)氧云鐵涂料 |  |
| ◆產(chǎn)品品牌： | 昆彩 | |
| ◆產(chǎn)品型號： | H06-3 | |
| ◆漆膜顏色： | 灰色、紅褐色 | |
| ◆包裝規(guī)格： | 28kg/組 | |
| ◆組份配比： | 25：3 | |
| ◆適用底材： | 鑄鐵、鋼鐵、碳鋼 |
產(chǎn)品用途：
◆適用于儲罐、集裝箱、鋼結(jié)構(gòu)、鋼管、海洋平臺、船舶、海港設(shè)施以及惡劣防腐蝕環(huán)境的涂裝。
主要特性：
◆漆膜具有良好的致密性，含有較高體積濃度的鱗片狀顏料，類似魚鱗般的搭接結(jié)構(gòu)，能抵抗水汽及腐蝕性介質(zhì)的滲透。
◆在富鋅底漆和鋼材噴鋁層上涂裝具有良好的附著力和封閉性。
◆高固含，低VOC，對工業(yè)和化工大氣環(huán)境有較好的保護(hù)性。
◆良好的耐磨性、沖擊強(qiáng)度和柔韌性。
◆與后道漆膜具有良好的層間附著力，具有廣泛的配套性。
產(chǎn)品展示：
技術(shù)參數(shù)：（環(huán)氧云鐵中間漆標(biāo)準(zhǔn)指標(biāo)HG/T4340-2012)
| ◆不揮發(fā)物含量： | ≥70% |
| ◆干燥時間： | 表干≤3h，實干≤24h |
| ◆耐彎曲性： | 2mm |
| ◆耐沖擊性： | ≥40cm |
| ◆耐水性（240h）： | 不起泡、不起皺，不脫落 |
| ◆耐鹽霧試驗（240h)： | 不起泡、不起皺，不脫落 |
前道配套：
◆環(huán)氧富鋅漆、無機(jī)富鋅漆、無機(jī)硅酸鋅漆、環(huán)氧封閉漆。
后道配套：
◆環(huán)氧面漆，氯化橡膠漆，環(huán)氧瀝青漆，丙烯酸聚氨酯漆，聚氨酯漆，氯磺化漆，高氯化漆，氟碳漆。

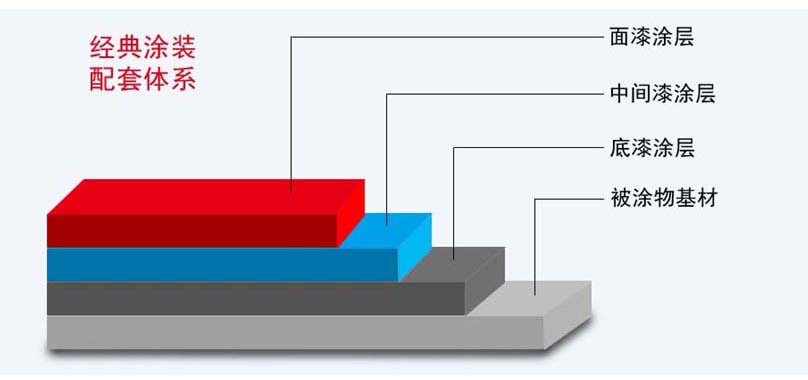

配套體系：
表面處理：
◆鋼材表面噴砂處理至Sa2.5級，表面粗糙度30um-75um。
◆電工工具除銹達(dá)到St3級。
◆涂有底漆的表面，采用輕掃噴砂或風(fēng)動（電動）工具進(jìn)行二次打磨。
施工條件：
◆底材溫度須高于3℃，相對濕度須小于85%。鋼板的溫度高于露點溫度3℃以上在夏天，陽光暴曬下時，重涂應(yīng)該在5天內(nèi)完成，超過5天打磨表面保證附著力
◆被涂底材溫度低于5℃時，環(huán)氧樹脂與固化劑的固化反應(yīng)停止或變慢，因此建議不能進(jìn)行施工。
◆保養(yǎng)期：20℃，7天以上。
涂裝施工：
◆該產(chǎn)品為雙組份涂料，甲組份開桶后攪拌均勻，按比例加入固化劑后充分?jǐn)嚢桁o置，30分鐘后，加適量稀釋劑調(diào)至施工粘度即可。
施工方式 | 噴嘴口徑 | 噴出壓力 | 稀釋比例 |
無氣噴涂 | 0.4mm-0.5mm | 20MPa-25MPa(200kg/cm2-250kg/cm2) | 0-5% |
空氣噴涂 | 1.5mm-2.0mm | 0.3MPa-0.4MPa(3kg/cm2-4kg/cm2) | 10%-15% |
輥涂 | - | - | 5%-10% |
稀釋劑 | 環(huán)氧專用稀釋劑 | 環(huán)氧專用稀釋劑 | 環(huán)氧專用稀釋劑 |
注意事項：
◆須配套固化劑使用。
◆按用量調(diào)漆，在適用期內(nèi)用完。
◆涂覆和使用本產(chǎn)品的一切工作都須根據(jù)各種有關(guān)的衛(wèi)生、安全和環(huán)保法規(guī)與標(biāo)準(zhǔn)進(jìn)行。
◆如果對本產(chǎn)品是否使用有疑問，請與本公司技術(shù)服務(wù)部門查詢詳情。
技術(shù)指標(biāo)網(wǎng)址：https://www.doc88.com/p-2867384314200.html
