常州昆彩化工有限公司專注于重防腐涂料的科研與銷售的化工企業(yè)
【產(chǎn)品描述】
環(huán)氧樹脂封閉底漆是以環(huán)氧樹脂為主要成膜物的常溫固化型雙組分溶劑型涂料。
【產(chǎn)品又名】
環(huán)氧樹脂底漆
【基本參數(shù)】
| ◆品 牌： | 昆彩 |  |
| ◆產(chǎn)品名稱： | 環(huán)氧樹脂封閉底漆 | |
| ◆漆膜顏色 ： | 灰色 | |
| ◆包裝規(guī)格： | 28kg/組 | |
| ◆組份配比： | 25:3 | |
| ◆施工方式： | 噴涂 輥涂 刷涂 |
【產(chǎn)品用途】
適用于金屬、鋼材、鋁板表面等基材表面的封閉劑保護(hù)。
【主要特性】
◆具有良好的耐沖擊性能。
◆防腐性能優(yōu)良。
◆耐鹽水性、耐鹽霧性等防腐性能優(yōu)。
產(chǎn)品展示：
【技術(shù)指標(biāo)】（HG/T 4566-2013標(biāo)準(zhǔn)指標(biāo)）
項(xiàng)目 | 指標(biāo) | |
通用底漆 | 封閉底漆 | |
容器中的狀態(tài) | 攪拌混合后無(wú)硬塊，呈均勻狀態(tài) | |
不揮發(fā)物含量/% ≥ | 55 | - |
表干時(shí)間/h ≤ 實(shí)干時(shí)間/h ≤ | 4 24 | |
漆膜外觀 | 正常 | |
彎曲試驗(yàn)/mm | 2 | - |
耐沖擊性/cm | 50 | - |
劃格試驗(yàn)（間距1mm）/級(jí) ≤ | 1 | - |
耐鹽水性（浸入3%NaCl溶液中168h） | 無(wú)異常 | - |
耐鹽霧性（120h） | 劃線處單向銹蝕≤2.0mm,未劃線區(qū)無(wú)起泡、生銹、開裂、剝落等現(xiàn)象 | - |

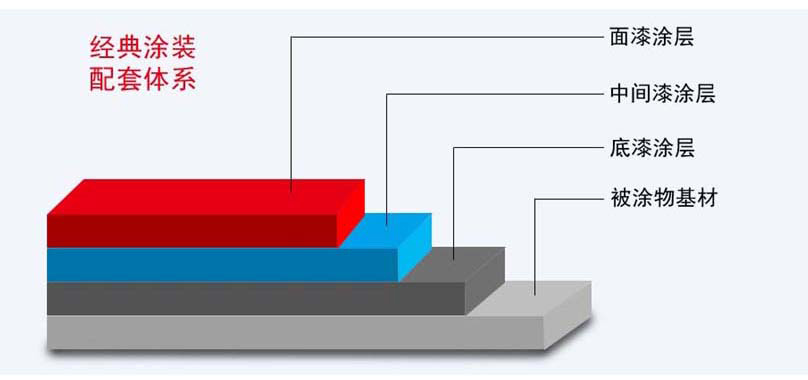

配套體系：
【表面處理】
◆鋼材表面噴砂處理至Sa2.5級(jí)，表面粗糙度30um-75um。
◆電工工具除銹達(dá)到St3級(jí)。
◆涂有底漆的表面，采用輕掃噴砂或風(fēng)動(dòng)（電動(dòng)）工具進(jìn)行二次打磨。
【施工條件】
◆底材溫度須高于3℃，相對(duì)濕度須小于85%。
◆鋼板的溫度高于露點(diǎn)溫度3℃以上在夏天，陽(yáng)光暴曬下時(shí)，重涂應(yīng)該在5天內(nèi)完成，超過(guò)5天打磨表面保證附著力
◆被涂底材溫度低于5℃時(shí)，環(huán)氧樹脂與固化劑的固化反應(yīng)停止或變慢，因此建議不能進(jìn)行施工。
【涂裝施工】
施工方式 | 噴嘴口徑 | 噴出壓力 | 稀釋比例 |
無(wú)氣噴涂 | 0.4mm-0.5mm | 20MPa-25MPa(200kg/cm2-250kg/cm2） | 0-5% |
空氣噴涂 | 1.5mm-2.0mm | 0.3MPa-0.4MPa(3kg/cm2-4kg/cm2) | 10%-15% |
輥涂 | / | / | 5%-10% |
稀釋劑 | 環(huán)氧專用稀釋劑 | ||
【注意事項(xiàng)】
◆環(huán)氧漆不可與醇酸油漆直接配套，避免發(fā)生皂化反應(yīng)漆膜脫落；
◆鋼結(jié)構(gòu)表面須噴砂處理，簡(jiǎn)單打磨除銹效果并不理想；
◆大風(fēng)雨雪天氣，空氣濕度大于85%環(huán)境下不可施工；
◆在高溫季節(jié)施工時(shí)，易發(fā)生干噴，為避免干噴可用稀釋劑調(diào)整至不干噴為止；
◆保養(yǎng)期：20℃，7天以上。
