常州昆彩化工有限公司專注于重防腐涂料的科研與銷售的化工企業
產品介紹：
◆聚氨酯鐵紅底漆是由含羥基樹脂、氧化鐵紅、防銹顏填料、助劑、容劑等組成，與多異氰酸酯預聚物組成的雙組分防腐漆。
又 名：
聚氨酯鐵紅底漆，聚氨酯鐵紅防腐底漆，聚氨酯鐵紅防腐涂料。
產品品牌： | 昆彩 |  |
產品型號： | S50-1 | |
漆膜顏色： | 鐵紅色 | |
包裝規格： | 28kg/組 | |
組份配比： | 25:3 |
◆貯 存：閃點25℃，通風干燥處，避免日光暴曬，有效貯存12個月。超過貯存期，經檢驗合格仍可使用。
主要特性：
◆優良的防銹性能。
◆對處理過的鋼鐵上具有優良的附著力。
◆優良的低溫固化性。
◆干燥快、耐油性好。
顏色及外觀：
◆鐵紅色、漆膜外觀正常。
用 途：
◆適用于油艙、油罐以及鋼鐵表面的防腐防銹涂裝。
基本參數：
比重： | 約1.53kg/L（混合后） |
在容器中的狀態： | 攪拌混合后無硬塊，呈均勻狀態 |
干膜厚度： | 約35um |
理論用量： | 約115g/m2(以35um干膜計，不含損耗) |
閃點： | 約29oC |
干燥時間： | 表干≤1h，實干≤24h，干燥7d |
熟化時間： | 0.5h(23℃±2℃) |
適用期： | ≤8h（23℃±2℃） |
◆復涂間隔時間：
底材溫度 | 0℃ | 20℃ | 30℃ |
短 | 4h | 2h | 1h |
長 | 7d | 7d | 7d |
產品展示：
技術參數：HG/T 2454-2006
在容器中的狀態： | 攪拌呈均勻狀無硬塊 |
干燥時間： | 表干≤1h,實干≤24h |
耐沖擊性： | ≥50cm |
耐彎曲性： | ≤2mm |
鉛筆硬度: | 2H |
附著力: | 1級 |
打磨性： | 易打磨 |
前道配套：
◆直接涂裝在除銹質量達到Sa2.5級的鋼材表面上。
后道配套：
◆聚氨酯云鐵漆，聚氨酯漆。

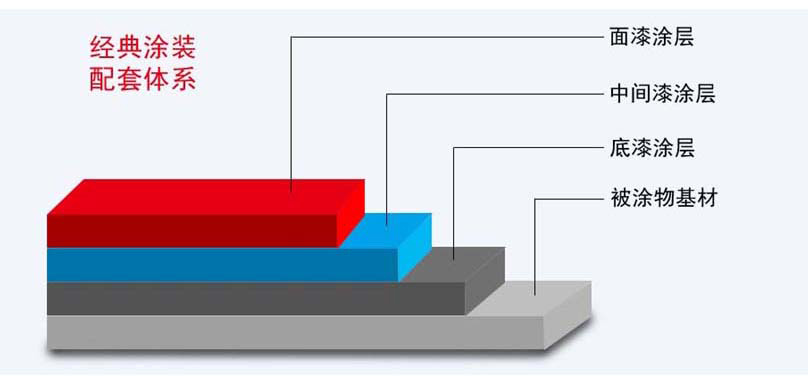

配套體系：
表面處理：
◆鋼材表面噴砂處理至Sa2.5級，表面粗糙度30um-75um。
◆電工工具除銹達到St3級。
施工條件：
◆底材溫度須高于3℃，相對濕度須小于85%。
◆施工時應注意天氣、溫度的變化，雨、霧、雪、夏天炎熱時，在強烈陽光直射下均不宜施工。
涂裝施工：
施工方式 | 噴嘴口徑 | 噴出壓力 | 稀釋比例 |
無氣噴涂 | 0.4mm-0.5mm | 20MPa-25MPa(200kg/cm2-250kg/cm2) | 0-5% |
空氣噴涂 | 1.5mm-2.0mm | 0.3MPa-0.4MPa(3kg/cm2-4kg/cm2) | 10%-15% |
輥涂 | - | - | 5%-10% |
稀釋劑 | 聚氨酯漆專用稀釋劑 | 聚氨酯漆專用稀釋劑 | 聚氨酯漆專用稀釋劑 |
注意事項：
◆聚氨酯涂料屬于化學反應性涂料，施工前必須充分攪拌均勻，放置一段時間進行熟化，經熟化后的涂料應在8h內用完，以免膠結浪費。
◆涂料使用后包裝桶必須蓋嚴密封，否則會受潮氣、醇、水的作用而變質。
◆涂覆和使用本產品的一切工作都必須根據各種有關的衛生、安全和環保法規與標準進行。
◆如果對本產品是否使用有疑問，請與本公司技術服務部門查詢詳情。
包 裝：
◆甲組份（漆）：25kg桶裝
乙組份（固化劑）：3kg桶裝
