常州昆彩化工有限公司專注于重防腐涂料的科研與銷售的化工企業
產品介紹：
◆無機硅酸鹽耐溫富鋅底漆是由烷基硅酸酯、超細鋅粉、防銹顏填料、助劑、高分子化合物、增塑劑與助劑、固化劑等配套組成雙組份防腐漆。
◆該防腐涂料主要用于各類鋼結構的長效防腐，具有多種配套涂裝體系，一般包括底漆-封閉漆-中間漆-面漆，可防腐長達20年以上，在重防腐領域和腐蝕環境比較惡劣的地區使用廣泛。
產品品牌： | 昆彩 |  |
產品型號： | E60-6 | |
漆膜顏色： | 灰色 | |
耐溫性能： | 400℃ | |
包裝規格： | 30kg/組 | |
組份配比： | 24:6 | |
適用底材： | 鑄鐵、鋼鐵、碳鋼 |
設計用途：建筑鋼結構、海洋平臺、煙囪、管道防護、橋梁設施、儲罐防腐
貯 存：通風干燥處，避免日光暴曬，有效貯存12個月。超過貯存期，經檢驗合格仍可使用。
用 途：
◆適用于鋼結構、儲罐、橋梁、碼頭、化工廠、化肥廠、電廠、煉油廠、造紙廠、污水處理廠防腐專用底漆。煙囪、煙道、烘道、排氣管、熱風爐、高溫熱氣管和其它要求耐高溫防腐設備的專用底漆。
主要特性：
◆優良的耐熱耐溫性，耐溫差驟變性
◆良好的陰極保護作用，電化學防腐，全面保護基材，防銹性能優良
◆良好的戶外耐候性，優良的附著力
◆干燥快、具有良好的施工性能
◆配合耐高溫面漆使用，涂層可耐溫200℃-400℃，漆膜完好，不脫落，不起皮。
◆漆膜堅韌、封閉性好、防銹性能優，能經受溫差沖擊。
◆漆膜機械性能優良，硬度、抗沖擊性、柔韌性符合標準
顏色及外觀：
◆灰色、黑色，漆膜外觀正常。
產品展示：
基本參數：
比重： | 約2.10kg/L（混合后） |
配比： | 甲組份（漆）：乙組份（固化劑）=24：6（質量比） |
干膜厚度： | 約60um |
理論用量： | 約230g/m2(以60um干膜計，不含損耗) |
閃點： | 約29oC |
干燥時間： | 表干≤1h，實干≤24h，干燥7d |
熟化時間： | 0.5h(23℃±2℃) |
適用期： | ≤8h（23℃±2℃） |
復涂間隔時間：
底材溫度 | 5℃ | 20℃ | 30℃ |
短 | 24h | 8h | 4h |
長 | 無限制 | 無限制 | 無限制 |
建議涂裝道數：
◆無氣噴涂1道，涂刷或者輥涂1-2道。
前道配套：
◆直接涂裝在除銹質量達到Sa2.5級的鋼材表面上。
后道配套：
◆有機硅耐高溫漆

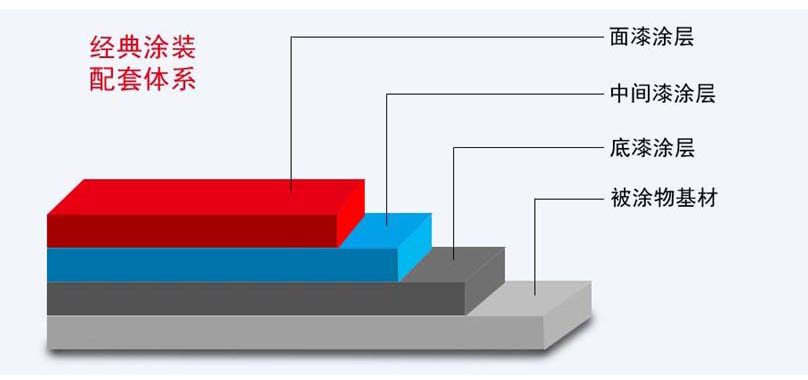

配套體系：
表面處理：
◆鋼材表面噴砂處理至Sa2.5級，表面粗糙度30um-75um。
◆電工工具除銹達到St3級。
施工條件：
◆底材溫度須高于3℃，相對濕度須小于85%。
◆當底材溫度高于30℃-60℃時必須采用噴涂。
涂裝施工：
施工方式 | 噴嘴口徑 | 噴出壓力 | 稀釋比例 |
無氣噴涂 | 0.4mm-0.5mm | 20MPa-25MPa(200kg/cm2-250kg/cm2) | 0-5% |
空氣噴涂 | 1.5mm-2.0mm | 0.3MPa-0.4MPa(3kg/cm2-4kg/cm2) | 10%-15% |
輥涂 | - | - | 稀釋比例5%-10% |
稀釋劑 | 無機硅酸鹽耐溫富鋅專用稀釋劑 | 無機硅酸鹽耐溫富鋅專用稀釋劑 | 無機硅酸鹽耐溫富鋅專用稀釋劑 |
注意事項：
◆本產品與大多數富鋅漆一樣，長期暴露漆膜會出現鋅鹽，在涂下道油漆前必須全部清潔，否則會影響層間附著力。
◆漆膜表面如有鋅鹽，應立即除去，以免影響附著力。
◆被涂基材溫度需要大于露點3℃，避免表面結露。
◆在高溫季節施工時，易發生干噴，為避免干噴可用稀釋劑調整至不干噴為止。
◆涂覆和使用本產品的一切工作都必須根據各種有關的衛生、安全和環保法規與標準進、、行。
◆如果對本產品是否使用有疑問，請與本公司技術服務部門查詢詳情。
包 裝：
◆甲組份（漆）：24kg桶裝
◆乙組份（固化劑）：6kg桶裝
