常州昆彩化工有限公司專注于重防腐涂料的科研與銷售的化工企業
產品介紹：
◆IPN8710聚氨酯聚乙烯互穿網絡防腐涂料是由聚氨酯樹脂和改性環氧樹脂、瀝青、防銹顏料和助劑等研磨精濾而成的雙組份涂料。IPN8710聚氨酯聚乙烯互穿網絡防腐涂料是一種附著力強的供水管道和污水管道常用的防腐涂料。
| ◆產品名稱 | IPN8710聚氨酯聚乙烯互穿網絡防腐涂料 |  |
| ◆產品品牌： | 昆彩 | |
| ◆產品型號： | IPN8710-1G | |
| ◆漆膜顏色： | 黑色/其它各色 | |
| ◆包裝規格： | 面漆：50kg/組（管道外壁，黑色） 面漆：30 kg/組(管道內壁，白色) 底漆：28kg/組（灰色） | |
| ◆適用底材： | 混凝土、鋼鐵 | |
| ◆設計用途： | 管道、混凝土、鋼鐵表面的裝飾涂裝 |
用途：
◆適用于石油化工、冶金、電力、煤氣柜、交通、電子食品等行業的各種設施、設備的鋼結構、混凝土表面，能在海洋和惡劣環境中起長效保護作用。
◆適用于埋地管道、露天管道、工業、生活污水處理砼結構、輸水管道防護、儲罐、也適用于冷卻塔內外壁防腐涂裝。
主要特性：
◆屬接技型互穿網絡聚合物，在常溫下引發聚合，兩網絡能互相取長補短，產生協同效應，漆膜沒毒。
◆高強度、高韌性、耐沖磨、耐水解、絕緣性能較優的新型防腐涂料。
◆耐酸、耐堿、耐鹽，耐海水，耐沸水的腐蝕和化工大氣腐蝕。
基本參數：
| ◆比重： | 約1.10kg/L（混合后） |
| ◆配比： | 甲組份（漆）：乙組份（固化劑）=25：25（質量比） |
| ◆干膜厚度： | 約40um |
| ◆理論用量： | 約120g/m2(以40um干膜計，不含損耗) |
| ◆閃點： | 約29oC |
| ◆干燥時間： | 表干≤1h，實干≤24h，干燥7d |
| ◆熟化時間： | 0.5h(23℃±2℃) |
| ◆適用期： | ≤8h（23℃±2℃） |
◆復涂間隔時間：
| 底材溫度 | 0℃ | 25℃ | 35℃ |
| 短 | 4h | 2h | 1h |
| 長 | 72d | 48d | 36d |
產品展示：
技術參數：
| ◆干燥時間: | 表干≤1h，實干≤24h |
| ◆固體含量: | ≥60/% |
| ◆附著力: | 1級 |
| ◆沖擊強度: | 50/kg.cm |
| ◆耐鹽水性： | 不起泡、不脫落、不開裂（標準指標：GB/T9274-88） |
| ◆耐酸性： | 不起泡、不脫落、不開裂（標準指標：GB/T9274-88） |
| ◆耐堿性： | 不起泡、不脫落、不開裂（標準指標：GB/T9274-88） |
建議涂裝道數：
◆2-3道。
配套使用：
◆IPN8710-1G聚氨酯聚乙烯互穿網絡底漆，IPN8710-3G聚氨酯聚乙烯互穿網絡面漆。

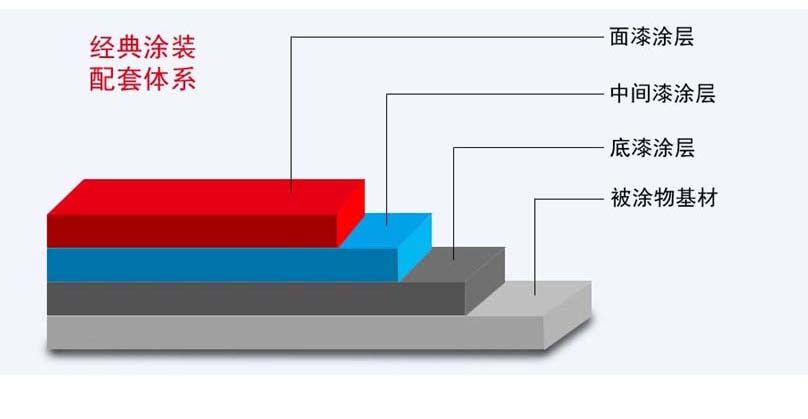

配套體系：
表面處理：
◆除凈油污、雜物。
◆涂有車間可焊底漆的鋼材：采用電工工具除銹達到St3級。
施工方法：
◆底材溫度須高于3℃，相對濕度須小于85%。
◆施工時應注意天氣、溫度的變化，雨、霧、雪、夏天炎熱時，在強烈陽光直射下均不宜施工。
涂裝施工：
工方式 | 噴嘴口徑 | 噴出壓力 | 稀釋比例 |
無氣噴涂 | 0.4mm-0.5mm | 20MPa-25MPa(200kg/cm2-250kg/cm2) | 0-5% |
空氣噴涂 | 1.5mm-2.0mm | 0.3MPa-0.4MPa(3kg/cm2-4kg/cm2) | 10%-15% |
輥涂 | - | - | 5%-10% |
稀釋劑 | 互穿網絡漆稀釋劑 | 互穿網絡漆稀釋劑 | 互穿網絡漆稀釋劑 |
注意事項：
◆超過大涂裝間隔時間，應將前道漆表面打磨粗糙后再涂裝，以確保漆膜的附著力。
◆IPN8710聚氨酯聚乙烯互穿網絡防腐涂料屬于化學反應性涂料，施工前須充分攪拌均勻，放置一段時間進行熟化，經熟化后的涂料應在8h內用完，以免膠結浪費。
◆涂料使用后包裝桶須蓋嚴密封，否則會受潮氣、醇、水的作用而變質。
◆本產品應有涂裝操作人員根據產品包裝或本手冊上的說明使用。
◆涂覆和使用本產品的一切工作都須根據各種有關的衛生、安全和環保法規與標準進行。
◆如果對本產品是否使用有疑問，請與本公司技術服務部門查詢詳情。
包裝：
◆甲組份（漆）：25kg桶裝（管道外壁黑色） 25 kg桶裝（其他各色）
◆乙組份（固化劑）：25kg桶裝 5kg桶裝 3 kg桶裝
◆貯存：通風干燥處，避免日光暴曬，有效貯存12個月。超過貯存期，經檢驗合格仍可使用。
