常州昆彩化工有限公司專注于重防腐涂料的科研與銷售的化工企業
| ◆產品名稱： | 抗氯離子聚合物涂料 |  |
| ◆產品品牌： | 昆彩 | |
| ◆產品型號： | J06-11 | |
| ◆漆膜顏色： | 各色 | |
| ◆包裝規格： | 30kg/組（面漆）,33kg/組（底漆） | |
| ◆組份配比： | 25:5（面漆)；30:3（底漆） | |
| ◆適用底材： | 鑄鐵、鋼鐵、碳鋼、混凝土。 |
主要特性：
◆較好的致密性，能抵抗氯離子的滲透。
◆防腐優：保護基材不受腐蝕介質侵害，具有較佳的屏蔽防腐性。
◆良好的耐水性及耐化學藥品性，涂層不起泡不脫落。
◆固化時收縮低，耐熱溫度高，耐熱沖擊性能好。
◆漆膜硬度、耐磨性優，機械性能符合各項標準。
產品用途：

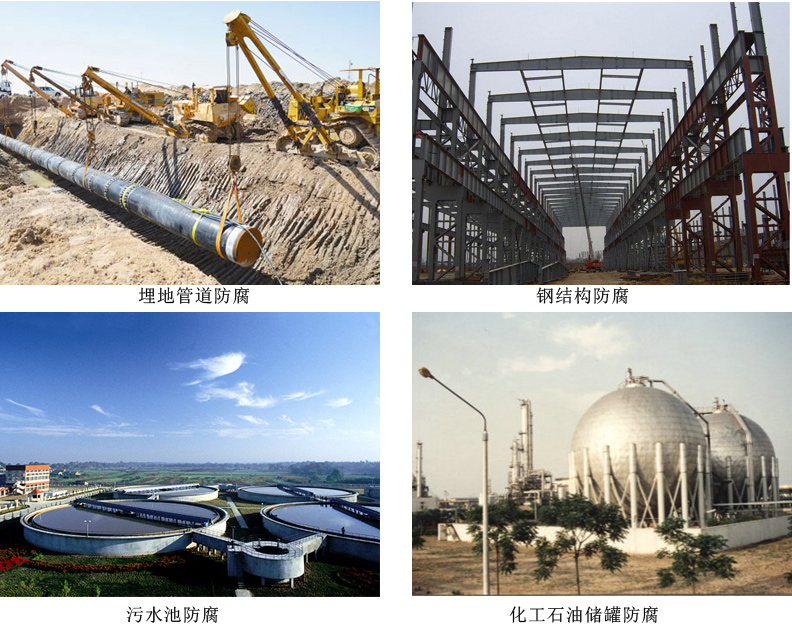

◆抗氯離子聚合物涂料適用于埋地管道和水下鋼質管道、鋼結構防腐、混凝土結構的防滲漏、水泥設備、海洋設備、化工石油儲罐、污水池、脫硫塔等惡劣腐蝕環境下，作為長效防腐保護。
基本參數：
| ◆比重: | 約1.25kg/L（混合后） |
| ◆適用期: | ≤6h（23℃±2℃） |
| ◆干膜厚度: | 約200um |
| ◆理論用量: | 約350g/m2(以150um干膜計，不含損耗) |
| ◆閃點: | 約29oC |
| ◆干燥時間: | 表干≤1h，實干≤24h，干燥7d |
| ◆熟化時間: | 0.5h(23℃±2℃) |
| ◆適用期: | ≤8h（23℃±2℃） |
復涂間隔時間:
| 底材溫度 | 5℃ | 20℃ | 30℃ |
| 短 | 48h | 24h | 12h |
| 長 | 7d | 7d | 7d |
產品展示：
技術參數：
| ◆不揮發物含量： | ≥75% |
| ◆附著力（拉開法）： | ≥8MPa |
| ◆耐磨性（1000g/1000r，cs-17），mg）： | ≤250 |
| ◆耐酸性（10%H2SO4溶液浸泡168h): | 漆膜無異常 |
| ◆耐堿性（10%NaOH溶液浸泡168h): | 漆膜無異常 |
◆耐鹽霧性（1000h): | 漆膜無異常 |
| ◆抗氯離子滲透性[mg/L]： | ≤2000 |
建議涂裝道數：
◆無氣噴涂1道，涂刷或者輥涂1-2道。

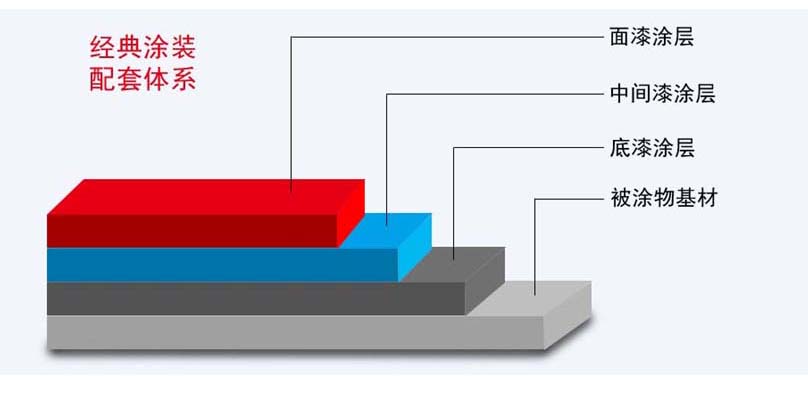

配套體系：
表面處理：
◆鋼鐵基材被涂的金屬表面，須全部清除油污、氧化皮、鐵銹、舊涂層等，可采取拋丸或噴砂方法，達除銹標準sa2.5級，粗糙度達30-70μm; 也可采用手工除銹方法，達除銹標準ST3級，粗糙度達30-70μm。
◆混凝土基材不得有抹灰層或混凝土表面層(包括分割縫、窗框周圍等)不得有污物。
◆基層表面須牢固、無酥松，不得有裂縫或起殼，平整度≤2mm，基層無浮塵，無粘附顆粒物。
◆抹灰和混凝土基層涂刷，要求含水率不得大于6%，PH值不得高于9，新粉刷水泥砂漿墻面夏季要求養護10天以上，冬季需20天以上，現澆混凝土墻面夏季需養護21天以上，冬季需28天以上。
施工條件：
◆底材溫度須高于3℃，相對濕度須小于85%。
◆被涂底材溫度低于5℃時，環氧樹脂與固化劑的固化反應停止或變慢，因此建議不能進行施工。
涂裝施工：
| 施工方式 | 噴嘴口徑 | 噴出壓力 | 稀釋比例 | 稀釋劑 |
| 無氣噴涂 | 0.4mm-0.5mm | 20MPa-25MPa(200kg/cm2-250kg/cm2) | 0-5% | 特種涂料稀釋劑 |
| 空氣噴涂 | 1.5mm-2.0mm | 0.3MPa-0.4MPa(3kg/cm2-4kg/cm2) | 10%-15% | 特種涂料稀釋劑 |
| 輥 涂 | - | - | 5%-10% | 特種涂料稀釋劑 |
注意事項：
◆超過較大涂裝間隔，應將前道漆表面打磨粗糙后再涂裝，以確保漆膜的附著力。
◆本產品應有涂裝操作人員根據產品包裝或本手冊上的說明使用。
◆涂覆和使用本產品的一切工作都須根據各種有關的衛生、安全和環保法規與標準進行。
◆如果對本產品是否使用有疑問，請與本公司技術服務部門查詢詳情。
