常州昆彩化工有限公司專注于重防腐涂料的科研與銷售的化工企業
產品介紹：
◆聚氯乙烯含氟漆是氯的乙烯樹脂中加入改性樹脂、氟樹脂以及其它顏料助劑、抗老化劑等組成的雙組份涂料。
| ◆產品名稱： | 聚氯乙烯含氟漆 |  |
| ◆產品品牌： | 昆彩 | |
| ◆漆膜顏色： | 底漆灰色、面漆各色 | |
| ◆包裝規格： | 底漆28kg/組；面漆25kg/組 | |
| ◆組份配比： | 底漆25:3；面漆20:5 | |
| ◆適用底材： | 混凝土、鋼結構 | |
| ◆建議涂裝道數： | 無氣噴涂1道，涂刷或者輥涂1-2道。 |
主要特性：
◆良好的化學穩定性
◆良好的耐海水、耐化工大氣腐蝕，耐大多數酸、堿、鹽溶液及有機溶劑的腐蝕
◆室外涂層有良好的耐紫外線耐大氣老化性能，在不受機械損傷的情況下，使用壽命>10年
◆漆膜干燥時間快，施工方便，可低溫施工
◆涂料一次成膜厚度>35微米
◆漆膜堅韌，與鋼材表面附著力優
產品用途：
◆適用于石油、化工、熱電、冶金等行業工程生產裝置中的鋼結構、設備、煤氣柜、管道、地面、防水層、污水池、造粒塔、煙筒倉等中等腐蝕及強腐蝕環境，也適用于船舶、橋梁防護。
基本參數：
| ◆比重: | 約1.50kg/L（混合后） |
| ◆適用期: | ≤8h（23℃±2℃） |
| ◆干膜厚度: | 約80um |
| ◆理論用量: | 約200g/m2(以40um干膜計，不含損耗) |
| ◆閃點: | 約29oC |
| ◆干燥時間: | 表干≤2h，實干≤24h，干燥7d |
◆熟化時間: | 0.5h(23℃±2℃) |
| ◆適用期: | ≤8h（23℃±2℃） |
◆復涂間隔時間:
| 底材溫度 | 5℃ | 20℃ | 30℃ |
| 短 | 48h | 24h | 12h |
| 長 | 7d | 7d | 7d |
產品展示：
技術參數：
| ◆在容器中狀態： | 攪拌混合后無硬塊，呈均勻狀態 |
| ◆附著力： | 一級（標準指標：GB/T1720-1979（89）） |
| ◆耐鹽水性： | 不開裂、不起泡、不脫落（標準指標：GB/T9274-88） |
| ◆耐酸性： | 不開裂、不起泡、不脫落（標準指標：GB/T9274-88） |
| ◆耐堿性： | 不開裂、不起泡、不脫落（標準指標：GB/T9274-88） |
| ◆耐彎曲性： | 1mm（標準指標：GB/T1731-1993） |
| ◆干燥時間： | 表干≤2h，實干≤24h（標準指標：GB/T1728-79） |
建議涂裝道數：
◆無氣噴涂1道，涂刷或者輥涂1-2道。
前道配套：
聚氯乙烯含氟涂料底漆
后道配套：
聚氯乙烯含氟涂料面漆. 環氧涂料、聚氨酯涂料、氯磺化聚乙烯涂料、互穿網絡涂料、聚硅氧烷涂料、氟樹脂涂料

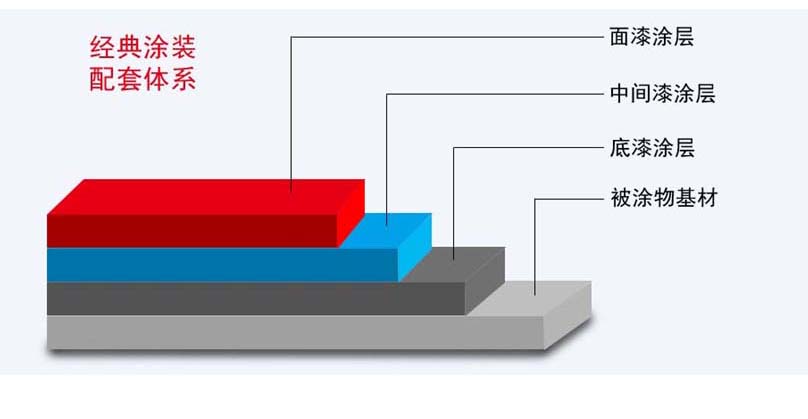

配套體系：
表面處理：
◆使用適當的清潔劑除去表面油脂，用淡水沖洗表面鹽分和其他污物。
◆被涂的金屬表面，須全部清除氧化皮、鐵銹、舊涂層等，可采取拋丸或噴砂方法，達除銹標準sa2.5級，粗糙度達30-70μm; 也可采用手工除銹方法，達除銹標準ST3級，粗糙度達30-70μm。
◆表面處理完成后4個小時內噴涂施工，避免時間過長，鋼材氧化生銹，如產生銹蝕需要重新處理表面。
施工條件：
◆底材溫度須高于3℃，相對濕度須小于85%。
◆被涂底材溫度低于5℃時，環氧樹脂與固化劑的固化反應停止或變慢，因此建議不能進行施工。
涂裝施工：
| 施工方式 | 噴嘴口徑 | 噴出壓力 | 稀釋比例 | 稀釋劑 |
| 無氣噴涂 | 0.4mm-0.5mm | 20MPa-25MPa(200kg/cm2-250kg/cm2) | 0-5% | 特種涂料稀釋劑 |
| 空氣噴涂 | 1.5mm-2.0mm | 0.3MPa-0.4MPa(3kg/cm2-4kg/cm2) | 10%-15% | 特種涂料稀釋劑 |
| 輥 涂 | - | - | 5%-10% | 特種涂料稀釋劑 |
注意事項：
◆本產品應有涂裝操作人員根據產品包裝或本手冊上的說明使用。
◆涂覆和使用本產品的一切工作都須根據各種有關的衛生、安全和環保法規與標準進行。
◆如果對本產品是否使用有疑問，請與本公司技術服務部門查詢詳情。
◆貯 存：閃點25℃，通風干燥處，避免日光暴曬，有效貯存12個月。超過貯存期，經檢驗合格仍可使用。
