常州昆彩化工有限公司專注于重防腐涂料的科研與銷售的化工企業
產品介紹：
◆抗臭氧防紫外線氟碳涂料由氟碳樹脂、鈦白粉、體制顏料、助劑和溶劑以及固化劑組成雙組份涂料。
◆產品符合《生活飲用水輸配水設備及防護材料的安全性評價標準》中的技術要求，符合飲用水衛生標準。抗臭氧防紫外線氟碳涂料對人體無危害，采用良好的高環保級別的原材料生產，固體分高，涂膜厚度大，對環境污染小。
| ◆產品名稱 | 抗臭氧防紫外線氟碳涂料 |  |
| ◆產品品牌： | 昆彩 | |
| ◆產品型號： | F55 | |
| ◆漆膜顏色： | 底漆灰色/白色；面漆各色 | |
| ◆包裝規格： | 底漆28kg/組；面漆30kg/組 | |
| ◆組份配比： | 底漆25:3；面漆25:5 | |
| ◆適用底材： | 混凝土、鋼結構 |
主要特性：
◆環保：抗臭氧防紫外線氟碳涂料采用良好原料生產，無味、低溫固化快、固體份高，無環境污染，涂層無危害。
◆飲水級別：該產品符合飲用水衛生標準，為食品級涂料，對人體無任何危害。
◆很強耐水：含有F-C化學鍵，具有較好的穩定性，對紫外線、臭氧抵抗能力強，漆膜耐水能力強，抗水滲透，涂層不起泡，不脫落。
◆附著力強：具有良好的附著力，符合產品設計要求，涂層不脫落。
產品用途：
◆自來水池、飲用水貯水池，飲食、食品、制藥、啤酒等行業的遠洋輪船飲水艙以及飲用水輸送管道等的防護涂裝。
基本參數：
| ◆比重: | 約1.50kg/L（混合后） |
| ◆適用期: | ≤8h（23℃±2℃） |
| ◆干膜厚度: | 約80um |
| ◆理論用量: | 約200g/m2(以40um干膜計，不含損耗) |
| ◆閃點: | 約29oC |
| ◆干燥時間: | 表干≤1h，實干≤24h，干燥7d |
◆熟化時間: | 0.5h(23℃±2℃) |
| ◆適用期: | ≤8h（23℃±2℃） |
◆復涂間隔時間: 底材溫度
| 底材溫度 | 5℃ | 20℃ | 30℃ |
| 短 | 48h | 24h | 12h |
| 長 | 7d | 7d | 7d |
產品展示：
技術參數：
| ◆表干時間： | 1h |
| ◆實干時間： | 24h |
| ◆耐彎曲性： | 1mm |
| ◆耐沖擊性： | 50kg |
| ◆附著力： | 一級 |
| ◆耐水性： | 不起泡、不起皺，不脫落，允許輕微失光和變色 |
| ◆耐鹽霧試驗： | 不起泡、不起皺，不脫落，允許輕微失光和變色 |
| ◆耐紫外老化： | 200h,無裂紋、不起泡 |
| ◆耐臭氧： | 24h無裂紋、不起泡 |
| ◆急性經口毒性： | 小白鼠未見任何中毒癥狀以及死亡現象。 |
建議涂裝道數：
◆無氣噴涂1道，涂刷或者輥涂1-2道。
前道配套：
◆直接涂裝在除銹質量達到Sa2.5級的鋼材表面上。
后道配套：
◆飲水倉面漆

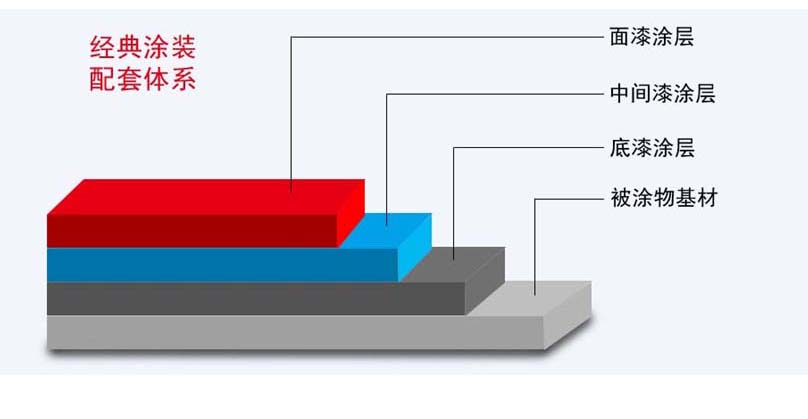

配套體系：
表面處理：
◆使用適當的清潔劑除去表面油脂，用淡水沖洗表面鹽分和其他污物。
◆被涂的金屬表面，須全部清除氧化皮、鐵銹、舊涂層等，可采取拋丸或噴砂方法，達除銹標準sa2.5級，粗糙度達30-70μm; 也可采用手工除銹方法，達除銹標準ST3級，粗糙度達30-70μm。
◆表面處理完成后4個小時內噴涂施工，避免時間過長，鋼材氧化生銹，如產生銹蝕需要重新處理表面。
施工條件：
◆底材溫度須高于3℃，相對濕度須小于85%。
◆被涂底材溫度低于5℃時，環氧樹脂與固化劑的固化反應停止或變慢，因此建議不能進行施工。
施工方法：
施工方式 | 噴嘴口徑 | 噴出壓力 | 稀釋比例 |
無氣噴涂 | 0.4mm-0.5mm | 20MPa-25MPa(200kg/cm2-250kg/cm2) | 0-5% |
空氣噴涂 | 1.5mm-2.0mm | 0.3MPa-0.4MPa(3kg/cm2-4kg/cm2) | 10%-15% |
輥涂 | - | - | 5%-10% |
稀釋劑 | 氟碳系列稀釋劑 | 氟碳系列稀釋劑 | 氟碳系列稀釋劑 |
注意事項：
◆本產品應有涂裝操作人員根據產品包裝或本手冊上的說明使用。
◆涂覆和使用本產品的一切工作都須根據各種有關的衛生、安全和環保法規與標準進行。
◆如果對本產品是否使用有疑問，請與本公司技術服務部門查詢詳情。
貯 存：
◆閃點25℃，通風干燥處，避免日光暴曬，有效貯存12個月。超過貯存期，經檢驗合格仍可使用。
