常州昆彩化工有限公司專注于重防腐涂料的科研與銷售的化工企業(yè)
產(chǎn)品介紹：
◆冷噴鋅底漆為單組分高含鋅量富鋅涂料，它是由純度高于99.9%的鋅 粉、揮發(fā)性溶劑和有機樹脂三部分配制而成的鍍鋅涂料。與其他雙組分富鋅涂料或其它單組分產(chǎn)品相比，冷噴鋅涂料中鋅的含量高（干膜中含96%以上的鋅）
◆冷噴鋅底漆采用進口高純度鋅 粉和特殊樹脂及助劑等制成的底漆。
◆它是一種單組份高鋅含的電化學(xué)防腐漆，可替代熱鍍鋅、熱噴鋅(鋁)，施工簡便，防腐性能優(yōu)。
◆冷噴鋅底漆也叫作冷鍍鋅漆、冷噴鋅涂料、冷噴鋅漆、冷鍍鋅涂料、冷涂鋅、涂膜鍍鋅。
| ◆產(chǎn)品名稱 | 冷噴鋅底漆 |  |
| ◆產(chǎn)品品牌： | 昆彩 | |
| ◆產(chǎn)品型號： | E05-5 | |
| ◆漆膜顏色： | 灰色 | |
| ◆包裝規(guī)格： | 30kg/桶 | |
| ◆配比： | 單組份 | |
| ◆適用底材： | 鋼鐵、碳鋼、鑄鐵 |
主要特性：
◆具有一般富鋅底漆不具備能做到的重鋅粉涂料，鋅粉含量在95%以上。
◆良好的附著力，耐沖擊性和柔韌性。
◆良好的耐候性和保色保光性。
◆較強的抗老化性能和防腐蝕性能。
◆良好的耐水、耐鹽水及耐化學(xué)品腐蝕性能。
◆良好的耐溫變性，可經(jīng)受冷熱交變沖擊。
◆具有較強的陰極保護耐腐效果，施工方便
◆干燥后的漆膜具有較接近熱鍍鋅表面的亮銀色，漆膜堅固。
用途：
◆冷噴鋅底漆主要是保護和修補加工后的鍍鋅板、鋼結(jié)構(gòu)、鋼屋頂、門窗，受海水嚴重腐蝕的船舶設(shè)備，公用設(shè)備，冶金廠、水處理廠、電力行業(yè)等領(lǐng)域。
顏色及外觀：
◆鋅灰色、漆膜外觀正常。
基本參數(shù)：
| ◆比重： | 約2.50kg/L |
| ◆干膜厚度： | 約0.5-1mm |
| ◆理論用量： | 約210g/m2(以30um干膜計，不含損耗) |
| ◆閃點： | 約93oC |
產(chǎn)品展示：
技術(shù)參數(shù)：HG/T 4845-2015 冷噴鋅檢測標(biāo)準
| ◆不揮發(fā)物含量： | ≥80% |
| ◆干燥時間： | 表干≤0.5h，實干≤24小時。 |
| ◆附著力： | ≥3MPa |
| ◆耐沖擊性： | 50cm |
| ◆柔韌性： | ≤2mm |
| ◆鋅料含量 （%）： | ＞95 |
| ◆耐鹽霧性能（h）： | ＞ 2000 |
建議涂裝道數(shù)：
◆無氣噴涂1道，涂刷或者輥涂1-2道。
后道配套：
◆環(huán)氧云鐵漆，環(huán)氧漆，氯化橡膠漆，環(huán)氧瀝青漆，丙烯酸聚氨酯漆，聚氨酯漆， 8710互傳網(wǎng)絡(luò)防腐面漆等。

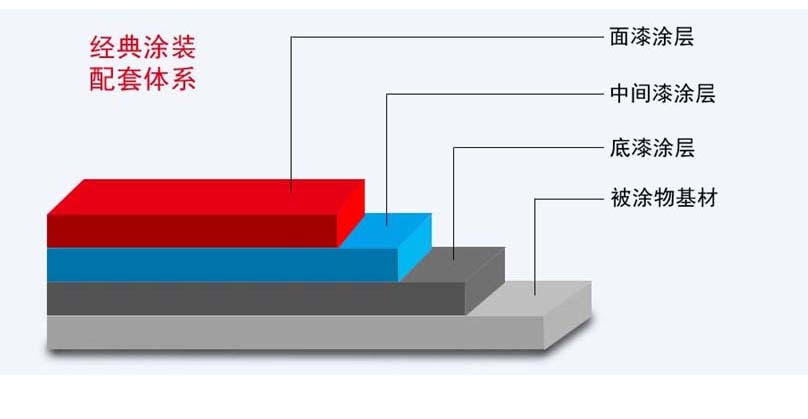

配套體系：
表面處理：
◆清除金屬表面雜物和毛邊，毛刺，還原光潔的金屬表面。
◆清除漆面上的油脂雜物，為達到較佳的防銹性能，可選擇的清除部分漆面，還原底層金屬。
◆使用前和使用過程中充分搖勻。
◆禁止靠近火源操作。
◆建議使用溫度30℃，噴口距離目標(biāo)15--30cm均勻噴涂，保持漆層輕薄而均勻。
◆噴涂完畢后將罐身倒置并按動噴鈕，直到只有氣體噴出為止以清潔噴射閥門。
◆發(fā)生噴口堵塞時，可擰去閥門按鈕，用細金屬絲清潔槽和通氣口。
涂裝施工：
| 施工方式 | 噴嘴口徑 | 噴出壓力 | 稀釋比例 | 稀釋劑 |
| 無氣噴涂 | 0.4mm-0.5mm | 20MPa-25MPa(200kg/cm2-250kg/cm2) | 0-5% | 特種涂料稀釋劑 |
| 空氣噴涂 | 1.5mm-2.0mm | 0.3MPa-0.4MPa(3kg/cm2-4kg/cm2) | 10%-15% | 特種涂料稀釋劑 |
| 輥 涂 | - | - | 5%-10% | 特種涂料稀釋劑 |
注意事項：
◆注意涂層表面是否產(chǎn)生鋅鹽，應(yīng)及時去除
◆鋼結(jié)構(gòu)表面須噴砂處理，簡單打磨除銹效果并不理想
◆大風(fēng)雨雪天氣，空氣濕度大于85%環(huán)境下不可施工
◆被涂基材溫度需要大于露點3℃，避免表面結(jié)露
包裝：
◆漆：30kg桶裝
◆貯存:存放于通風(fēng)干燥處，避免日光暴曬，有效貯存24個月，超過貯存期，經(jīng)檢驗合格仍可使用。
