常州昆彩化工有限公司專注于重防腐涂料的科研與銷售的化工企業(yè)
產(chǎn)品介紹：
◆無機(jī)磷酸鹽富鋅底漆是由鋅 粉、磷酸銨鹽為主要原料，由特種耐溫抗腐蝕顏料、添加劑等組成的富鋅底漆。
產(chǎn)品別名：無機(jī)磷酸鹽耐溫富鋅底漆，磷酸鹽富鋅底漆
| ◆產(chǎn)品名稱 | 無機(jī)磷酸鹽富鋅底漆 |  |
| ◆產(chǎn)品品牌： | 昆彩 | |
| ◆產(chǎn)品型號： | E06-3 | |
| ◆漆膜顏色： | 灰色 | |
| ◆包裝規(guī)格： | 30kg/組 | |
| ◆配比： | 24：6 | |
| ◆適用底材： | 鋼結(jié)構(gòu) 混凝土 |
用途：
◆無機(jī)磷酸鹽富鋅底漆用于鋼鐵煙囪的外壁、以及需要耐溫的金屬表面的防腐保護(hù)涂覆。也用于鋼結(jié)構(gòu)、儲罐、橋梁、碼頭、化工廠、化肥廠、電廠、煉油廠、造紙廠、污水處理廠防腐保護(hù)涂覆。煙道、烘道、排氣管、熱風(fēng)爐、高溫?zé)釟夤芎推渌竽透邷胤栏谋Ｗo(hù)涂覆。
主要特性：
◆良好的耐熱耐溫性，耐溫差驟變性。
◆良好的陰極保護(hù)作用，防銹性能優(yōu)。
◆良好的戶外耐候性，良好的附著力。
◆耐水性能優(yōu)，干燥快、具有良好的施工性能。
顏色及外觀：
◆灰色、漆膜外觀正常。
產(chǎn)品展示：
基本參數(shù)：
| ◆比重： | 約2.10kg/L（混合后） |
| ◆配比： | 甲組份（漆）：乙組份（固化劑）=4：1質(zhì)量比） |
| ◆干膜厚度： | 約40um |
| ◆理論用量： | 約210g/m2(以40um干膜計，不含損耗) |
| ◆閃點： | 約29oC |
| ◆干燥時間： | 表干≤10分鐘，實干≤24小時。 |
| ◆熟化時間： | 0.5h(23℃±2℃) |
| ◆適用期： | ≤8h（23℃±2℃） |
◆復(fù)涂間隔時間：
| 底材溫度 | 5℃ | 20℃ | 30℃ |
| 短 | 24h | 8h | 4h |
| 長 | 48h | 無限制 | 無限制 |
建議涂裝道數(shù)：
◆無氣噴涂1道，涂刷或者輥涂1-2道。
前道配套：
◆直接涂裝在除銹質(zhì)量達(dá)到Sa2.5級的鋼材表面上。
后道配套：
◆有機(jī)硅耐高溫漆，環(huán)氧云鐵漆，環(huán)氧漆，氯化橡膠漆，環(huán)氧瀝青漆，丙烯酸聚氨酯漆，聚氨酯漆，氯磺化漆，氟碳漆，醇酸漆。

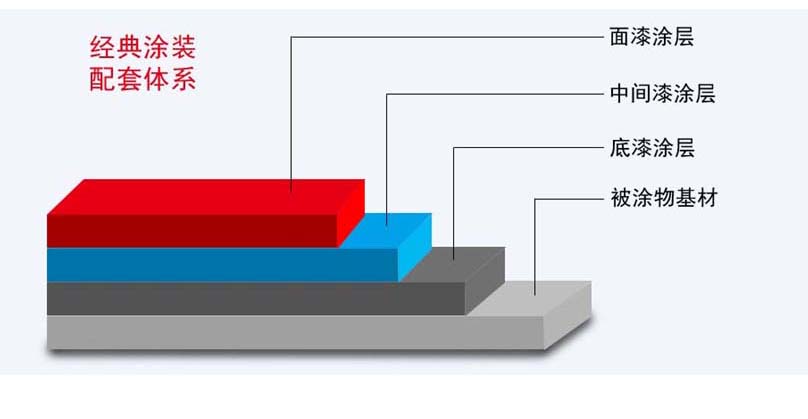

配套體系：
表面處理：
◆鋼材表面噴砂處理至Sa2.5級，表面粗糙度30um-75um。
◆電工工具除銹達(dá)到St3級。
施工條件：
◆底材溫度須高于3℃，相對濕度須小于85%。
◆當(dāng)?shù)撞臏囟雀哂?/span>30℃-60℃時須采用噴涂。
涂裝施工：
| 施工方式 | 噴嘴口徑 | 噴出壓力 | 稀釋比例 | 稀釋劑 |
| 無氣噴涂 | 0.4mm-0.5mm | 20MPa-25MPa(200kg/cm2-250kg/cm2) | 0-5% | 無機(jī)磷酸鹽耐溫富鋅底漆稀釋劑 |
| 空氣噴涂 | 1.5mm-2.0mm | 0.3MPa-0.4MPa(3kg/cm2-4kg/cm2) | 10%-15% | 無機(jī)磷酸鹽耐溫富鋅底漆稀釋劑 |
| 輥 涂 | - | - | 5%-10% | 無機(jī)磷酸鹽耐溫富鋅底漆稀釋 |
注意事項：
◆在高溫季節(jié)施工時，易發(fā)生干噴，為避免干噴可用稀釋劑調(diào)整至不干噴為止。
◆本產(chǎn)品應(yīng)有涂裝操作人員根據(jù)產(chǎn)品包裝或本手冊上的說明使用。
◆涂覆和使用本產(chǎn)品的一切工作都須根據(jù)各種有關(guān)的衛(wèi)生、安全和環(huán)保法規(guī)與標(biāo)準(zhǔn)進(jìn)行。
◆如果對本產(chǎn)品是否使用有疑問，請與本公司技術(shù)服務(wù)部門查詢詳情。
包裝：
◆甲組份（漆）：24kg桶裝
◆乙組份（固化劑）：6kg桶裝
◆貯存:存放于通風(fēng)干燥處，避免日光暴曬，有效貯存 12個月，超過貯存期，經(jīng)檢驗合格仍可使用。
