常州昆彩化工有限公司專注于重防腐涂料的科研與銷售的化工企業(yè)
產品描述：
◆由環(huán)氧樹脂、鋅粉、防銹顏填料、助劑、溶劑等與固化劑配套組成雙組份環(huán)氧車間可焊漆。
產品別名：環(huán)氧富鋅車間可焊底漆，環(huán)氧富鋅可焊底漆，環(huán)氧車間可焊底漆，環(huán)氧富鋅車間漆，環(huán)氧樹脂可焊底漆，環(huán)氧樹脂車間可焊底漆，環(huán)氧可焊涂料，環(huán)氧車間可焊涂料，環(huán)氧富鋅車間可焊涂料。
| 產品名稱： | 環(huán)氧車間可焊漆 |  |
| 產品品牌： | 昆彩 | |
| 產品型號： | H06-2 | |
| 漆膜顏色： | 灰色 | |
| 包裝規(guī)格： | 33kg/組 | |
| 組份配比： | 30：3 | |
| 適用底材： | 鑄鐵、鋼鐵、碳鋼 |
產品特性：
◆鋅含量高：環(huán)氧富鋅底漆中金屬鋅含量可達60%-80%，提供較好的防腐效果。
◆附著力強：環(huán)氧富鋅底漆具有較高的附著力，牢固粘附漆膜不脫落。
◆屏蔽緩蝕：鋅粉與腐蝕介質接觸生成致密鋅鹽，形成屏蔽層，有減緩腐蝕的作用。
◆陰極保護：對局部破損區(qū)提供陰極保護，當電焊切割時燒損面積小，不影響焊接性能。
產品用途：
◆環(huán)氧車間可焊漆主要用于鋼結構、機械設備、工程設施、管道、鋼材等防腐保護。如橋梁鋼構、冶金鋼結構、石油管道、化工設施、港口碼頭、建筑廠房、海洋設施等。
產品展示：
基本參數：
| ◆比重： | 約2.10kg/L（混合后） |
| ◆適用期（23±2℃）： | 8小時 |
| ◆在容器中的狀態(tài)： | 攪拌混合后無硬塊，呈均勻狀態(tài) |
| ◆干膜厚度： | 約40um |
| ◆理論用量： | 約110g/m2(以40um干膜計，不含損耗) |
| ◆閃點： | 約29oC |
| ◆熟化時間： | 0.5h(23℃±2℃) |
復涂間隔時間
| 底材溫度 | 5℃ | 20℃ | 30℃ |
| 短 | 48h | 24h | 12h |
| 長 | 7d | 7d | 7d |
前道配套：
◆直接涂裝在除銹質量達到Sa2.5級的鋼材表面上。
后道配套：
◆環(huán)氧富鋅漆，環(huán)氧云鐵漆，環(huán)氧漆，氯化橡膠漆，環(huán)氧瀝青漆，丙烯酸聚氨酯漆，聚氨酯漆，氯磺化漆，氟碳漆。

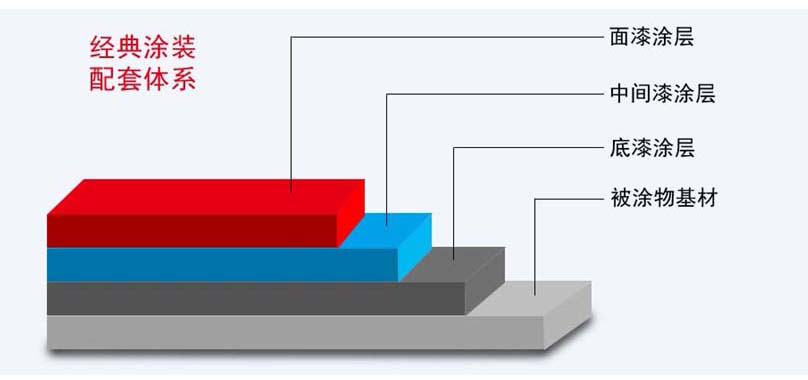

配套體系：
表面處理：
◆鋼材表面噴砂處理至Sa2.5級，表面粗糙度30um-75um。
◆電工工具除銹達到St3級。
施工環(huán)境：
◆底材溫度須高于3℃，相對濕度須小于85%。鋼板的溫度高于露點溫度3℃以上在夏天，陽光暴曬下時，重涂應該在5天內完成，超過5天打磨表面保證附著力
◆被涂底材溫度低于5℃時，環(huán)氧樹脂與固化劑的固化反應停止或變慢，因此建議不能進行施工。
◆保養(yǎng)期：20℃7天以上。
涂裝施工：
◆該產品為雙組份涂料，甲組份開桶后攪拌均勻，按比例加入固化劑后充分攪拌靜置，30分鐘后，加適量稀釋劑調至施工粘度即可。
◆稀釋劑：環(huán)氧稀釋劑。
| 涂刷方式 | 噴嘴口徑 | 噴出壓力 | 稀釋比例 |
| 無氣噴涂 | 0.4mm-0.5mm | 20MPa-25MPa(200kg/cm2-250kg/cm2) | 0-5% |
| 空氣噴涂 | 1.5mm-2.0mm | 0.3MPa-0.4MPa(3kg/cm2-4kg/cm2) | 10%-15% |
| 輥涂 | - | - | 5%-10% |
注意事項：
◆環(huán)氧車間可焊漆不可與醇酸油漆直接配套，避免發(fā)生皂化反應漆膜脫落
◆鋼結構表面須噴砂處理，簡單打磨除銹效果并不理想
◆大風雨雪天氣，空氣濕度大于85%環(huán)境下不可施工；在高溫季節(jié)施工時，易發(fā)生干噴，為避免干噴可用稀釋劑調整至不干噴為止。
◆被涂基材溫度需要大于露點3℃，避免表面結露
◆本產品應有的涂裝操作人員根據產品包裝或本手冊上的說明使用。
◆涂覆和使用本產品的一切工作都須根據各種有關的衛(wèi)生、安全和環(huán)保法規(guī)與標準進行。
◆如果對本產品是否使用有疑問，請與本公司技術服務部門查詢詳情。
◆貯 存：閃點25℃，通風干燥處，避免日光暴曬，有效貯存12個月。超過貯存期，經檢驗合格仍可使用。
技術指標網址：無
