常州昆彩化工有限公司專注于重防腐涂料的科研與銷售的化工企業
滄海公園位于河北省滄州市黃驊港，規劃面積25平方公里，工程總投資約14億元。項目承建單位：中國電建路橋集團有限公司。其中公園混凝土防腐項目設計采用硅改性聚亞甲基樹脂涂料，硅改性聚亞甲基樹脂涂料分為底漆、I型面漆、II型面漆。常州昆彩化工有限公司為該項目防腐漆材料供貨商。
（上圖為材料到達項目地，施工人員隨即卸貨，圖片為視頻剪截）
應工程進度需要，項目部需分批采購，第一批材料總計10噸，分別為：硅改性聚亞甲基樹脂底漆4噸、硅改性聚亞甲基樹脂面漆（I型）3噸、硅改性聚亞甲基樹脂面漆（II型）3噸。
該項目為國家重點項目，從原材料廠家實力考核到材料質量把關，每一個環節都較嚴格。材料到達施工現場，甲方以及業主方隨機抽樣送檢。
（上圖為甲方會同業主單位和施工單位見證隨機抽樣送檢）
檢測指標如下 ：
硅改性聚亞甲基樹脂涂層技術指標
項目 | 技術指標 | 檢驗方法 | ||
底料 | 抗滲壓力/Mpa,14d | ≥1.2 | GB23440 | |
抗拉強度/Mpa | ≥4.0 | DL/T5193 | ||
粘接強度/Mpa | 干面 | ≥3.0或混凝土斷 | GB/T16777 | |
濕面 | ≥2.0 | |||
吸水率/% | ≤5 | DL/T5193 | ||
碳化深度，28d | 無碳化 | SL352 | ||
現場粘接拉拔試驗/ Mpa | 底料≥3.0或混凝土斷 | DL/T5315-2014 | ||
面料≥2.5 | ||||
I型面料 | 固體含量% | ≥98% | GB/T16777-2008 | |
初始粘度/mpa.s | ≤3000 | |||
表干時間/h | ≤12 | |||
粘接強度/Mpa | 干面 | ≥3.0 | ||
濕面 | ≥2.5 | |||
柔韌性 | 涂層無開裂 | JC/T2217-2014 | ||
耐酸、堿、鹽 | 良好 | GB/T19250 | ||
耐氯離子滲透 | ≤5.0*10-3mg/cm2.d | JTJ275-2000 | ||
II型面料（耐UV） | 拉伸強度/Mpa | ≥15 | GB/T528 | |
斷裂伸長率/% | ≥100 | |||
低溫彎折性/℃ | -25℃無裂痕 | GB/T16777-2008 | ||
不透水性/ Mpa | 30min,0.3Mpa，不透水 | GB/T16777-1997 | ||
耐候性 | 720h | |||
耐酸、堿、鹽 | 良好 | GB/T19250 | ||
耐氯離子滲透 | ≤5.0*10-3mg/cm2.d | JTJ275-2000 | ||

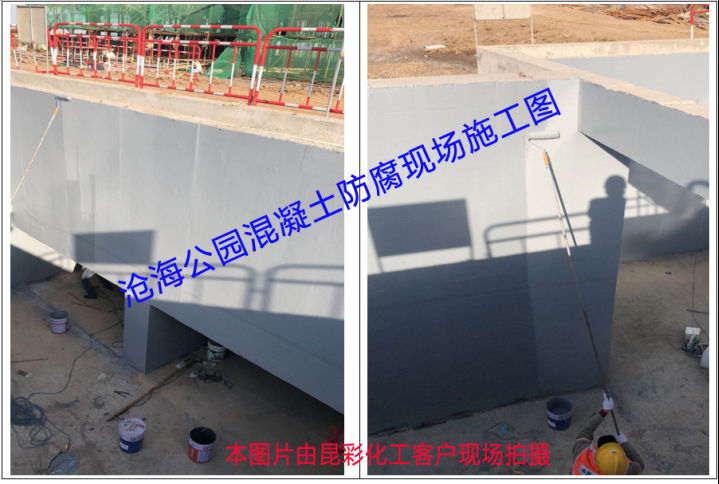

（施工現場圖片，底漆灰色，面漆國標淡灰）
施工單位對每一道工序都做到規范作業，施工前首先對底材打磨處理，縫隙處用膩子填補平整，再輥底漆2遍+面漆（I型）2遍+面漆（II型）2遍。硅改性聚亞甲基樹脂底漆的功能著重滲透與混凝土的粘接強度，硅改性聚亞甲基樹脂I型面漆功能主要是柔韌性能以及耐酸堿和抗氯子滲透性能，硅改性聚亞甲基樹脂II型面漆除了具有I型面漆的性能外，還具有不透水性以及良好的耐候性。每做一遍監理都要現場檢驗，包括拉拔試驗，膜厚測定等等，未經檢測合格不允許進入下一道工序。

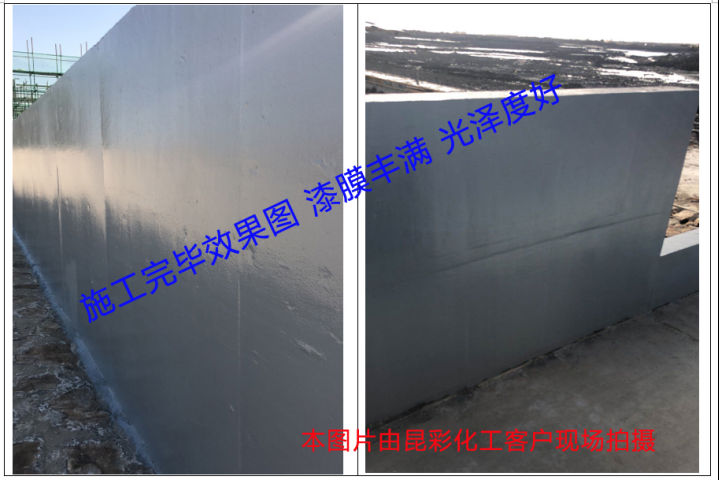

（施工完畢的現場拍攝圖，近照都看不出任何瑕疵）
5道涂裝完畢，效果業主方滿意。上圖為施工完畢的部分拍攝，光澤度、漆膜的豐滿度都得到充分的體現。目前該項目還在緊鑼密鼓的進行中，讓我們一起期待這一集休閑、游樂、文化于一體的滄海主題公園早日剪彩開業。
常州昆彩化工有限公司
24小時咨詢電話：15861850008（張經理）0519-85511711
